一种龙门电泳、喷漆喷粉流水线的制作方法

2020

11/18 15:29:45
米老鼠 www.wzshhb.com
分享
  • 分享到微信朋友圈

  本实用新型涉及龙门电泳技术领域,具体是一种龙门电泳、喷漆喷粉流水线。


  背景技术:


  龙门电泳是电泳设备的一种,电泳设备是一种将带电粒子通过电场的作用向着与其电荷相反的电极移动,从而进行涂装的设备,其实用性强,广泛应用于汽车、家用电器等的耐蚀涂装。


  目前的电泳设备一般只能够单独对镀件进行电镀操作,对于电镀件的喷漆、喷粉工作不能够在同一条流水线上一次完成,从而加大了电镀件的周转次数,延长了生产周期,为此,我们提供了一种龙门电泳、喷漆喷粉流水线解决以上问题。


  技术实现要素:


  一)解决的技术问题


  本实用新型的目的就是为了弥补现有技术的不足,提供了一种龙门电泳、喷漆喷粉流水线。


  二)技术方案


  为实现上述目的,本实用新型提供如下技术方案:一种龙门电泳、喷漆喷粉流水线,包括流水线主架,所述流水线主架的正面安装有主控器,所述流水线主架的内部安装有电镀桶,所述流水线主架的上表面安装有两个相平行的外滑轨,所述外滑轨的上表面滑动设置有电动龙门吊车,所述电动龙门吊车的上表面安装有内滑轨,所述内滑轨的上表面滑动设置有电动转移车,所述电动转移车的内部安装有夹具,且夹具延伸至电动转移车靠近电动龙门吊车的一侧,所述流水线主架的上方安装有喷漆箱和喷粉箱,且喷漆箱位于喷粉箱的右侧。


  进一步的,所述电动龙门吊车通过导线与主控器电连接,所述电动转移车通过导线与主控器电连接。


  进一步的,所述喷漆箱的正面固定连接有电动喷漆控制器,所述喷漆箱的内顶壁固定连接有第一横向滑竿,所述喷漆箱的内侧壁固定连接有相对称的第一竖向滑竿,所述第一横向滑竿的底面和两个所述第一竖向滑竿相互靠近的一侧面均滑动连接有电动喷漆装置,且三个电动喷漆装置均具有动力系统,所述电动喷漆装置与电动喷漆控制器电连接,所述电动喷漆控制器与主控器电连接。


  进一步的,所述喷粉箱的右侧面固定连接有电动喷粉控制器,所述喷粉箱的内底壁固定连接有第二横向滑竿,所述喷粉箱的内侧壁固定连接有两个相对称的第二竖向滑竿,所述第二横向滑竿的底面和第二竖向滑竿相互靠近的一侧面均滑动连接有电动喷粉装置,且三个电动喷粉装置均具有动力系统,所述电动喷粉装置通过导线与电动喷粉控制器电连接,所述电动喷粉控制器通过导线与主控器电连接。


  进一步的,所述主控器包括显示屏和控制电路,所述控制电路的控制芯片选用可反复烧录的单片机芯片。


  三)有益效果:


  与现有技术相比,该一种龙门电泳、喷漆喷粉流水线具备如下有益效果:在主控器的控制下,使外滑轨在电动龙门吊车上左右运动,把电镀桶内的已经完成的电镀件转移至夹具上,然后电动转移车向右运动,就能使电镀件在喷漆箱的内部完成喷漆操作,然后电动转移车继续向右运动至喷粉箱的内部完成喷粉操作,从而实现了该龙门电泳、喷漆喷粉流水线在同一条流水线上的对电镀件的电镀、喷漆、喷粉工作,能够减少了电镀件的周转次数,缩短了生产周期。


  附图说明

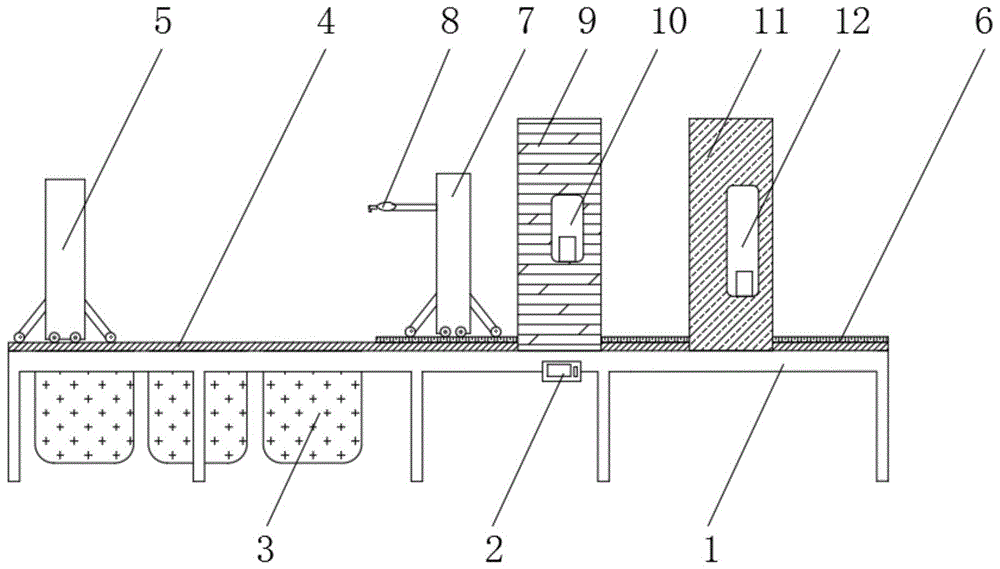

  图1为本实用新型的正视图;


  图2为本实用新型的俯视图;


  图3为本实用新型的喷漆箱的侧视图;


  图4为本实用新型喷粉箱的侧视图。


  图中:1、流水线主架;2、主控器;3、电镀桶;4、外滑轨;5、电动龙门吊车;6、内滑轨;7、电动转移车;8、夹具;9、喷漆箱;10、电动喷漆控制器;11、喷粉箱;12、电动喷粉控制器;13、第一横向滑竿;14、第一竖向滑竿;15、电动喷漆装置;16、第二横向滑竿;17、第二竖向滑竿;18、电动喷粉装置。


  具体实施方式


  下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。


  如图1-4所示,本实用新型提供一种技术方案:一种龙门电泳、喷漆喷粉流水线,包括流水线主架1,流水线主架1的正面安装有主控器2,流水线主架1的内部安装有电镀桶3,流水线主架1的上表面安装有两个相平行的外滑轨4,外滑轨4的上表面滑动设置有电动龙门吊车5,电动龙门吊车5的上表面安装有内滑轨6,内滑轨6的上表面滑动设置有电动转移车7,电动转移车7的内部安装有夹具8,且夹具8延伸至电动转移车7靠近电动龙门吊车5的一侧,流水线主架1的上方安装有喷漆箱9和喷粉箱11,且喷漆箱9位于喷粉箱11的右侧。


  进一步的,电动龙门吊车5通过导线与主控器2电连接,电动转移车7通过导线与主控器2电连接。


  进一步的,喷漆箱9的正面固定连接有电动喷漆控制器10,喷漆箱9的内顶壁固定连接有第一横向滑竿13,喷漆箱9的内侧壁固定连接有相对称的第一竖向滑竿14,第一横向滑竿13的底面和两个第一竖向滑竿14相互靠近的一侧面均滑动连接有电动喷漆装置15,且三个电动喷漆装置15均具有动力系统,电动喷漆装置15与电动喷漆控制器10电连接,电动喷漆控制器10与主控器2电连接。


  进一步的,喷粉箱11的右侧面固定连接有电动喷粉控制器12,喷粉箱11的内底壁固定连接有第二横向滑竿16,喷粉箱11的内侧壁固定连接有两个相对称的第二竖向滑竿17,第二横向滑竿16的底面和第二竖向滑竿17相互靠近的一侧面均滑动连接有电动喷粉装置18,且三个电动喷粉装置18均具有动力系统,电动喷粉装置18通过导线与电动喷粉控制器12电连接,电动喷粉控制器12通过导线与主控器2电连接。


  进一步的,主控器2包括显示屏和控制电路,控制电路的控制芯片选用可反复烧录的单片机芯片。通过此方案,可改变主控器2内的控制程序,进一步提高该龙门电泳、喷漆喷粉流水线的灵活运用性能。


  工作原理:请着重参照图1,在主控器2的控制下,使外滑轨4在电动龙门吊车5上左右运动,把电镀桶3内的已经完成的电镀件转移至夹具8上,然后电动转移车7向右运动,就能使电镀件在喷漆箱9的内部完成喷漆操作,然后电动转移车7继续向右运动至喷粉箱11的内部完成喷粉操作。


  需要说明的是,在本文中,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制;术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性,此外,除非另有明确的规定和限定,术语“固设”、“安装”、“相连”、“连接”应做广义理解,例如,“安装”可以是固定连接,也可以是可拆卸连接,或一体地连接;“相连”可以是机械连接,也可以是电连接;“连接”可以是直接相连,也可以通过中间媒介间接相连,也可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。


  尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


  技术特征:


  1.一种龙门电泳、喷漆喷粉流水线,包括流水线主架(1),其特征在于:所述流水线主架(1)的正面安装有主控器(2),所述流水线主架(1)的内部安装有电镀桶(3),所述流水线主架(1)的上表面安装有两个相平行的外滑轨(4),所述外滑轨(4)的上表面滑动设置有电动龙门吊车(5),所述电动龙门吊车(5)的上表面安装有内滑轨(6),所述内滑轨(6)的上表面滑动设置有电动转移车(7),所述电动转移车(7)的内部安装有夹具(8),且夹具(8)延伸至电动转移车(7)靠近电动龙门吊车(5)的一侧,所述流水线主架(1)的上方安装有喷漆箱(9)和喷粉箱(11),且喷漆箱(9)位于喷粉箱(11)的右侧。


  2.根据权利要求1所述的一种龙门电泳、喷漆喷粉流水线,其特征在于:所述电动龙门吊车(5)通过导线与主控器(2)电连接,所述电动转移车(7)通过导线与主控器(2)电连接。


  3.根据权利要求1所述的一种龙门电泳、喷漆喷粉流水线,其特征在于:所述喷漆箱(9)的正面固定连接有电动喷漆控制器(10),所述喷漆箱(9)的内顶壁固定连接有第一横向滑竿(13),所述喷漆箱(9)的内侧壁固定连接有相对称的第一竖向滑竿(14),所述第一横向滑竿(13)的底面和两个所述第一竖向滑竿(14)相互靠近的一侧面均滑动连接有电动喷漆装置(15),且三个电动喷漆装置(15)均具有动力系统,所述电动喷漆装置(15)与电动喷漆控制器(10)电连接,所述电动喷漆控制器(10)与主控器(2)电连接。


  4.根据权利要求1所述的一种龙门电泳、喷漆喷粉流水线,其特征在于:所述喷粉箱(11)的右侧面固定连接有电动喷粉控制器(12),所述喷粉箱(11)的内底壁固定连接有第二横向滑竿(16),所述喷粉箱(11)的内侧壁固定连接有两个相对称的第二竖向滑竿(17),所述第二横向滑竿(16)的底面和第二竖向滑竿(17)相互靠近的一侧面均滑动连接有电动喷粉装置(18),且三个电动喷粉装置(18)均具有动力系统,所述电动喷粉装置(18)通过导线与电动喷粉控制器(12)电连接,所述电动喷粉控制器(12)通过导线与主控器(2)电连接。


  5.根据权利要求1所述的一种龙门电泳、喷漆喷粉流水线,其特征在于:所述主控器(2)包括显示屏和控制电路,所述控制电路的控制芯片选用可反复烧录的单片机芯片。


  技术总结


  本实用新型公开了一种龙门电泳、喷漆喷粉流水线,涉及龙门电泳技术领域,包括一种龙门电泳、喷漆喷粉流水线,包括流水线主架,所述流水线主架的正面安装有主控器,所述流水线主架的内部安装有电镀桶,所述流水线主架的上表面安装有两个相平行的外滑轨,所述外滑轨的上表面滑动设置有电动龙门吊车,所述电动龙门吊车的上表面安装有内滑轨,所述内滑轨的上表面滑动设置有电动转移车,所述电动转移车的内部安装有夹具,且夹具延伸至电动转移车靠近电动龙门吊车的一侧。本实用新型设计结构合理,它能够在同一条流水线上的对电镀件的电镀、喷漆、喷粉工作,能够减少了电镀件的周转次数,缩短了生产周期。
